一、 結構形式：單層鋼板拼裝式電磁屏蔽室
二、 性能指標
磁場              14KHz≥70dB
200KHz≥100dB
平面波       1MHz~300MHz≥100dB
300MHz~1GHz≥100dB
微波          1GHz-10GHz≥80dB
測試方法按國標GB12190-90標準；
本工程設計遵循的相關國家及行業標準規范：
1、國標GB50174-93《電子計算機房設計規范》
2、國標GB30003-93《電子計算機機房施工及驗收規范》
3、國標GBT16-87《建筑內部裝修設計防火規范》
4、國標GB6650-86《計算機機房活動地板技術要求》
5、國標GBJ32-82《電氣裝置安全工程施工及驗收規范》
6、國標GBJ19-87《采暖通風與空氣調節設計規范》
7、YD/T754-95《通訊機房靜電防護通則》
8、GB8702-88《電磁輻射防護規則》
9、GB-12190《高性能屏蔽室屏蔽效能的測量方法》
10、《中華人民共和國計算機信息系統安全保護條例》
電磁屏蔽室簡介
計算機、通信機及電子設備在正常工作時會產生一定強度的電磁波，該電磁波可能會對其它設備產生干擾或被專用設備所接收，以竊取其工作內容。同時，這些電子設備也需要在小于一定強度的電磁環境下保證其正常工作。
屏蔽就是用金屬板體(金屬網)制成六面體，將電磁波限制在一定的空間范圍內使其場的能量從一面?zhèn)鞯搅硪幻媸艿胶艽蟮乃p。
屏蔽室就是利用其屏蔽的原理，用金屬材料制成一個六面體房間，由于金屬板(網)對入射電磁波的吸收損耗、界面反射損耗和板內反射損耗，使其電磁波的能量大大的減弱，而使屏蔽室產生屏蔽作用。
屏蔽室的屏蔽性能以屏蔽效能來進行考量。
S=E0/E1         或S=H0/H1
S——屏蔽效能
E0(H0)——沒有屏蔽體時空間某點的電場強度(磁場強度)
E1(H1)——有屏蔽體時被屏蔽空間在該點的電場強度(磁場強度)
在屏蔽效能的計算與測試中，往往會遇到場強值相差懸殊(可達上千百萬倍的信號)，為了便于計算及表達，通常采用對數單位—分貝(dB)進行度量。定義為
SE=20lg E0/E1
SH=20lg H0/H1
由于屏蔽室內通常有人員和設備在里面工作，因此屏蔽室六面密閉的同時，必需留有人員及設備進出的屏蔽門，良好的通風，室內所需的電源，信號的進出，必備的室內裝修，以確保屏蔽室能正常工作。
因此影響屏蔽室屏蔽效能主要有以下因素：
屏蔽室所用材料
屏蔽材料的接縫處理
屏蔽門
通風窗
屏蔽窗
電源線的濾波處理
信號線的屏蔽處理
(一)  屏蔽殼體：組成屏蔽殼體的內容主要有六面屏蔽材料、材料之間的連接、支撐龍骨。
屏蔽材料：當屏蔽材料采用金屬板時，它的屏蔽效果




                     ：
At=8.68t/δ+20lg{(Z0+Z3)2/4Z0ZS }   分貝
由上述公式可知，當已知金屬板的材料與厚度時，即可計算在不同距離、不同頻率、不同場源的屏蔽效果。
三、內容組成
1、 殼體：六面板體及殼體與地面之間的絕緣處理；
板體是由δ=1.5mm厚的冷軋鋼板經過500T油壓機一次性模壓制成單元模
塊，鍍鋅靜電噴塑后組裝而成；噴塑表面為淡灰色；屏蔽鋼板模塊各縫連接處均
采用2層不銹鋼絲導電襯(增加導電性)進行墊封。同時各縫連接用特制60×25
×4(毫米)的鍍鋅單眼墊片，銅網軟墊片及標準緊固件M8×25毫米鍍鋅六角螺
栓、六角螺母壓緊，確保屏蔽到殼體的性能指標。
這種拼裝式屏蔽室組裝和拆卸工藝性強，利于用戶搬遷和擴建；
殼體外尺寸：      2.7 m ×2.7m× 2.3m
屏蔽室內凈尺寸：  2.4 m ×2.4m× 2.0m
屏蔽室殼體壁板實際安裝圖：

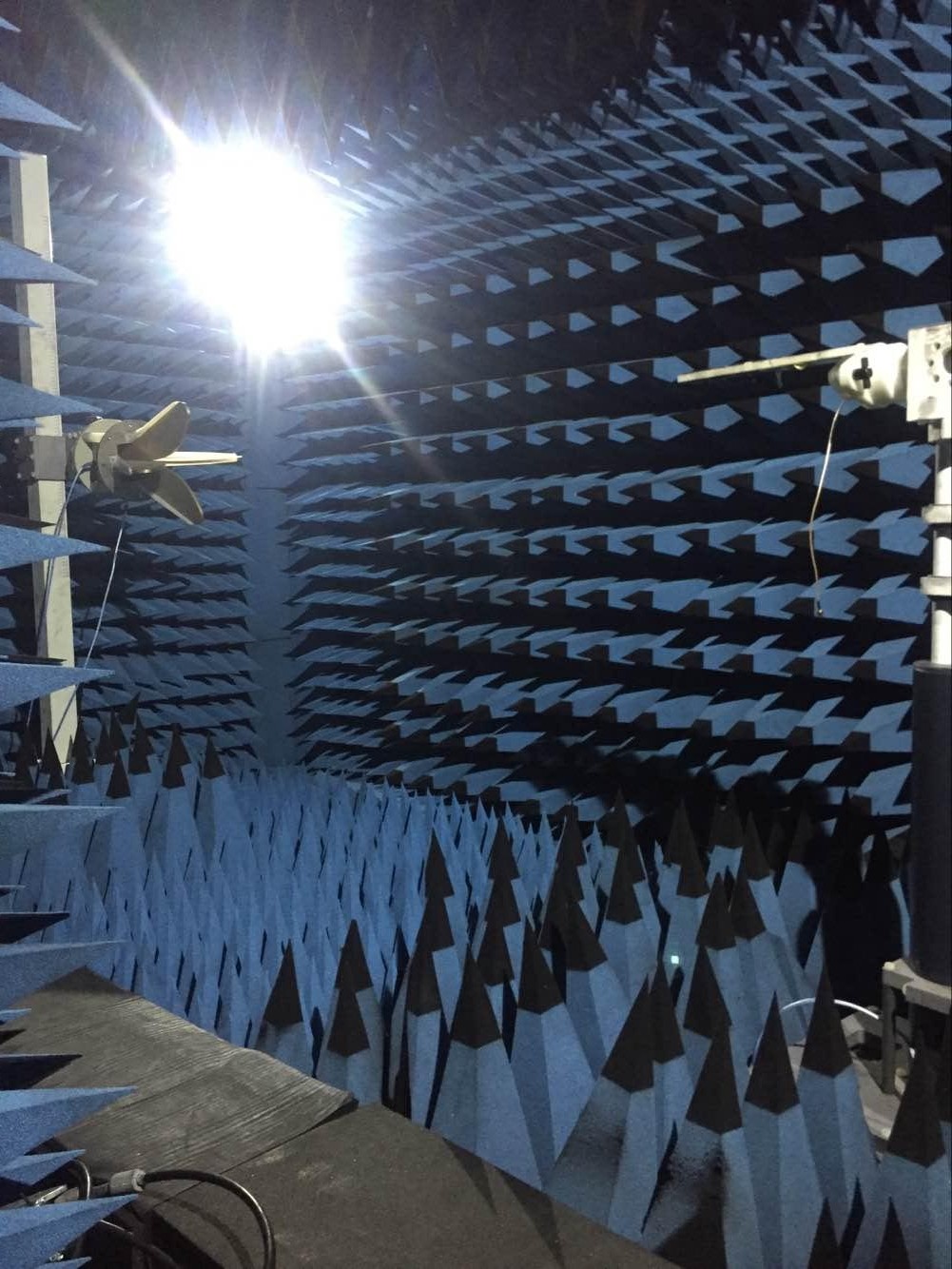

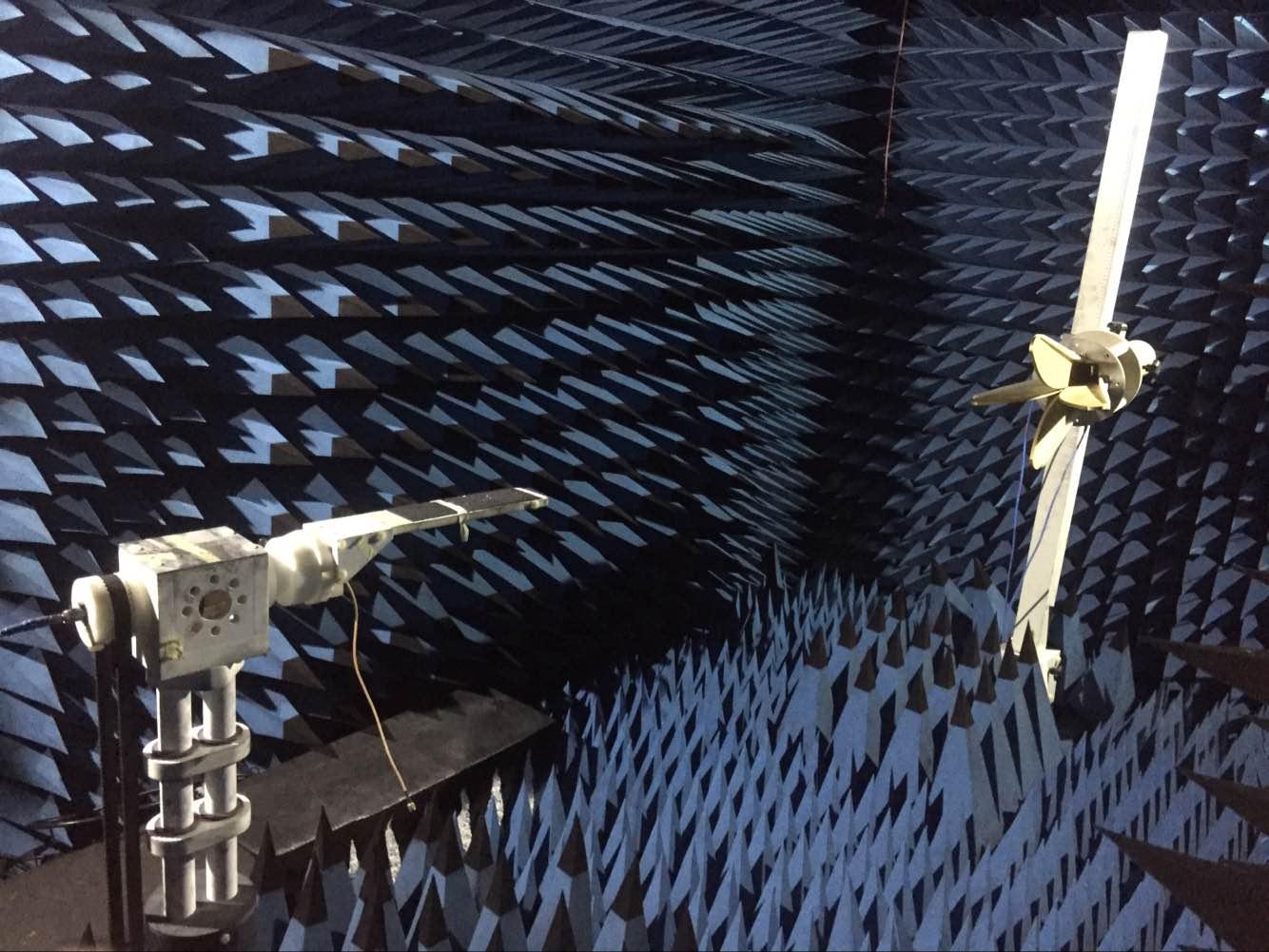

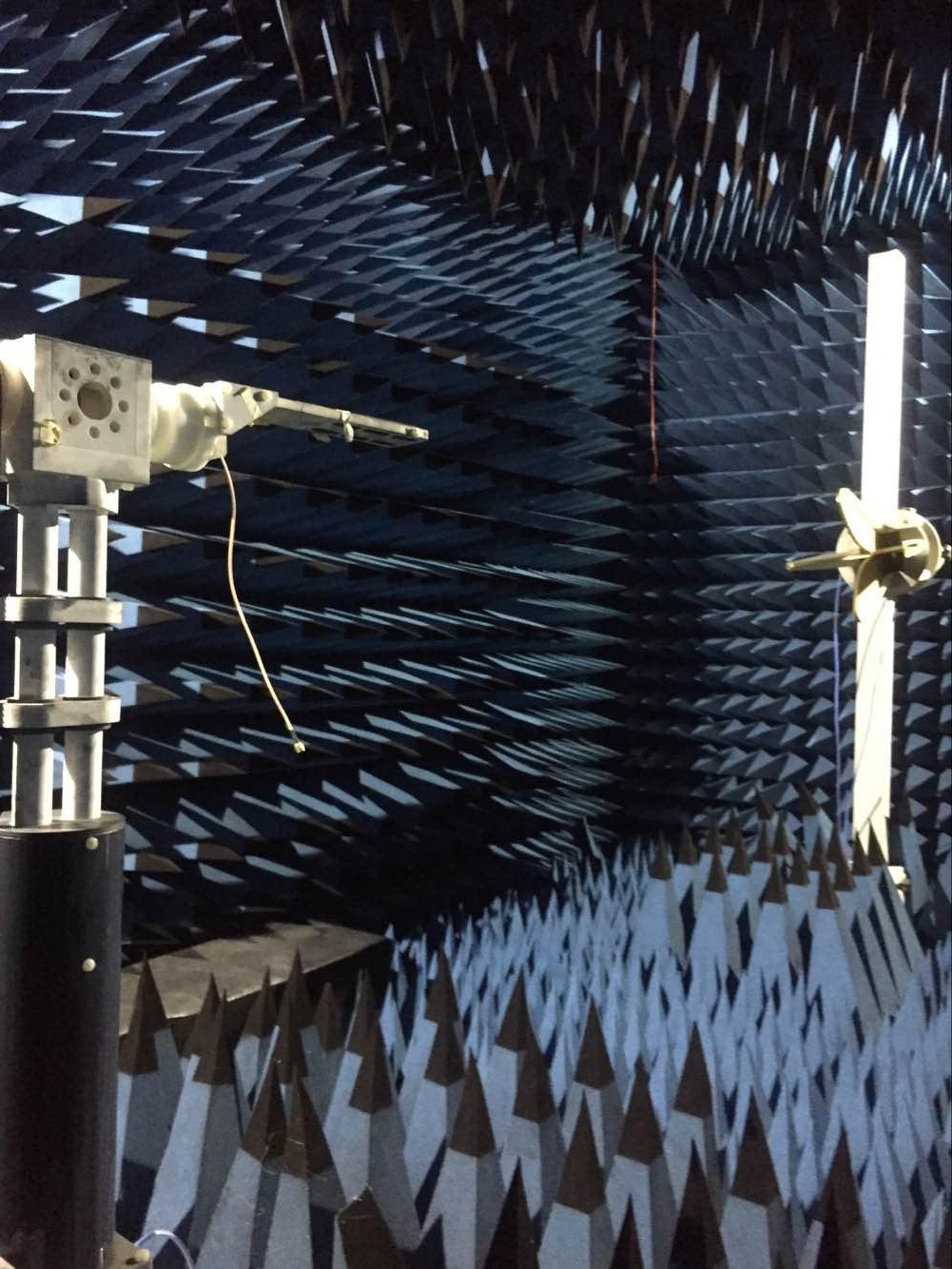

“屏蔽室內部結構效果圖”

2、屏蔽門:手動鎖緊屏蔽門  一扇
門洞尺寸：1.9×0.85(m)
(1)、采用鉸鏈插刀式密閉屏蔽門；
(2)、采用單刀插入式電磁密封技術、復合刀口、可拆卸式優質鈹青銅簧片，維護性好；
(3)、彈性簧片材料為鈹青銅，(Qbe2)，厚度為0.15毫米，必須經過真空熱處理，增加它的導電性、彈性和抗疲勞性。
(4)、門板采用不銹鋼拉絲板包飾。


3、濾波器:
進人屏蔽室的每根電源線均應配置電源濾波器，目前廣泛采用低泄漏電流的電源濾波器，其插入衰減值與屏蔽室效能一致；
所有電源濾波器應集中安裝，濾波器的前端不能有過流保護裝置但可設置過載保護裝置；
電話線進入屏蔽室可采用數據信號濾波器；
電源濾波器220V  50Hz  16A                  一只
(屏蔽室內分路布線 —設備電源及插座、照明、風扇)


4、蜂窩型通風波導窗300×300mm:              二只
通風波導窗進出風口均配置換氣扇；
(1)屏蔽通風窗成截止波導形式，其插入衰減應于屏蔽室指標一致，波導窗由許多個小波導組成的波導束，小波導截面形狀為六角形；
(2)波導片采用真空釬焊新工藝組成整件；




5、室內電氣
總配電箱                      一只
(包括總電路控制及插座、照明分路控制)
白熾燈                        四只
照明開關                      二組
電纜走線及穿管按設計要求
壁插座按用戶要求
室內電器設計、安裝能滿足以下要求：
(1) 屏蔽室供電系統與屏蔽室壁間承受1500VC耐壓試驗；
(2) 電源進線與屏蔽室壁間的絕緣電阻及導線與導




                     線之間的絕緣電阻大于2MΩ
6、室內裝修：(室內裝修材料符合環保要求)
頂：吊頂龍骨 + 微孔鋁板
墻：輕鋼龍骨 + 玻鎂板+ 雙面塑鋁板
地：活動支架 + 全鋼防靜電活動地板
(1) 吊頂
1．吊頂輕鋼龍骨及配件采用國標產品，吊頂面層采用銀白色微孔鋁板(300×300mm)。
2．吊頂面上安裝固定照明燈具、風口及各類管道走線，各系統互不干擾。
3．吊頂上局部可拆卸，便于維修。
4．吊頂龍骨、吊桿間距及排列適中，龍骨平直，吊點布置合理，頂面接合良好。吊頂與高架地板的圖案、分隔模數相協調。
(2)墻面
采用30? 4mm銀白色雙面鋁塑板面層(吉祥鋁塑鋁板)；防火、可擦拭，耐久性好。


(3)地面
1．面板采用600*600mm全鋼防靜電活動地板，常溫常濕下地板絕緣電阻?100k?，均勻載荷?1000Kg/m2。
2．地板架高150mm。
3．地板防火性、密封性、隔熱性等符合ISO834及相關標準，




四、 生產周期
合同生效生產周期為20天，貨到安裝周期為5天。
五、 雙方責任與配合
(一)需方負責的項目：
1、屏蔽室外強、弱電系統的配置并引至屏蔽室相應位置。
2、屏蔽室安裝時需方提供臨時用電及必要的施工方便。
3、提供屏蔽室地線并至屏蔽室規定位置，接地電阻小于或等于1Ω；
(二)供方負責的項目：
1、屏蔽室的設計、制造、安裝及屏蔽室效能的保證。
2、供方安裝人員遵守需方有關規章制度，并做好防火安全工作。
六、 交付與驗收
1、工程完工后我方對屏蔽室進行調試交付甲方；
2、屏蔽室正式檢測由我方負責安排法定檢測單位，在15日內到現場負責驗收，費用由需方負責。
3、 驗收合格后確認本屏蔽工程達到合同要求，可以交付使用。
七、 工程保修及服務
1、工程活動部件保修一年，其他保修五年(以驗收合格之日起)，保修期內工程發生故障由供方負責免費維修(含所需零配件費、交通費、住宿費)。
2、保修期過后，供方終身負責維修服務。
八、 其它說明:
1、屏蔽室電源濾波器前端不能接漏電保護開關，但可以連接過載熔斷器，自動斷路器。

2、供方施工人員要嚴格遵守需方的有關工作制度 。
